Аналізатор передньго відрізку ока MediWorks Scansys TA517 — пропонує професійне рішення для діагностики переднього сегмента. Він використовує камеру Шаймпфлюга, яка може збирати 107520/230400 точок даних та генерувати 28/60 томографічних зображень рогівки у високій роздільній здатності. Scansys може надати ряд топографічних карт, включаючи карти кривизни рогівки, карти товщини рогівки, карти піднесення рогівки і т.д.
Scansys TA517
Переваги
Повна діагностика передньої і задньої поверхні рогівки з використанням камери Шаймпфлюга- Комплексне спостереження рогівки від лімба до лімба для перевірки форми райдужної оболонки з автоматичним розрахунком глибини
- Аналіз і розрахунок іридокорнеальних кутів за томограмами з графіком
- Багаточисельні карти, аналізи та дані
- Адаптація контактних лінз без використання флуоресцеїну
- Вбудований штучний інтелект дає змогу визначити ймовірність кератоконуса

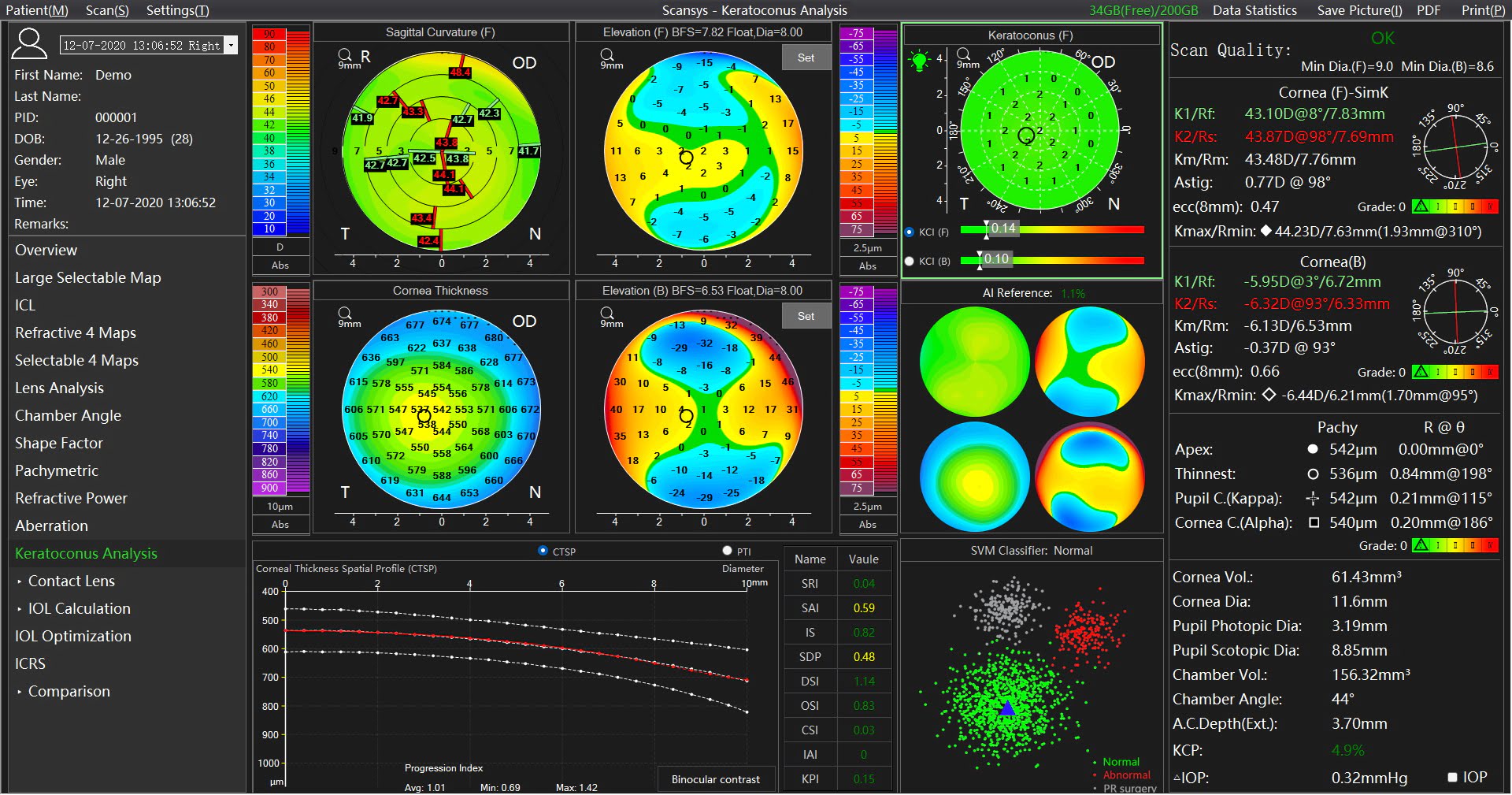

Аналіз кератоконуса
Модуль аналізу кератоконусу надає KCI індекс , референція, SVM класифікатор, можливість кератоконусу (KCP), протокол 4 карт, просторовий профіль товщини рогівки (CTSP), відсоток збільшення товщини (PTI) і бінокулярний контраст.

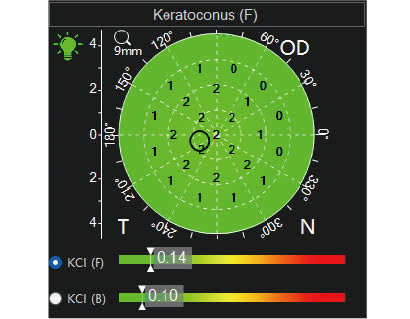

KCI індекс
Аномальний індекс виступу передньої та задньої поверхні рогівки
Зелений - рогівка нормальна
Жовтий - підозріле аномальне випинання рогівки
Червоний - аномальне випинання рогівки

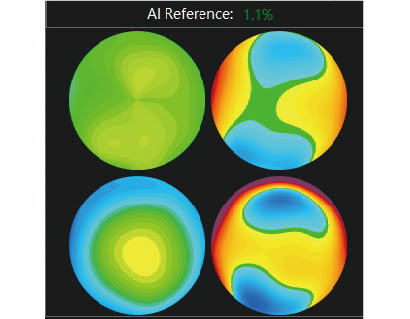

Референція
Представляє алгоритми для більш ефективного скринінгу кератоконусу

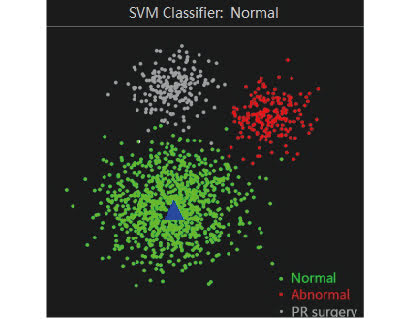

SVM класифікатор
Вивчивши характерні моменти різних кейсів, Scansys класифікує поточні кейси

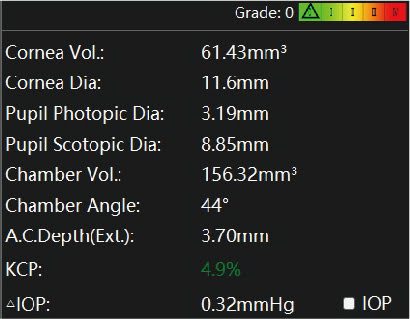

Ймовірність кератоконусу
Значення розподіляються в діапазоні 0-100%, чим більше значення, тим більша ймовірність кератоконусу. Унікальний параметр KCP використовується для інтуїтивної оцінки ймовірності кератоконусу.

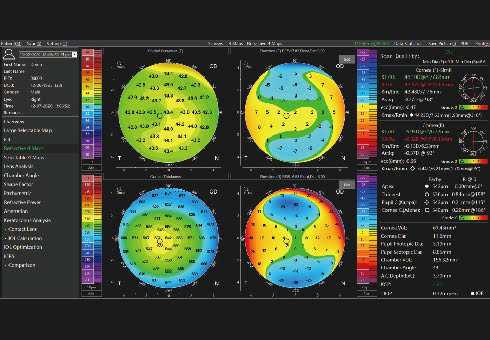

Протокол 4 карт
4 додаткові карти дають змогу користувачеві переглядати та роздруковувати важливі топографічні карти

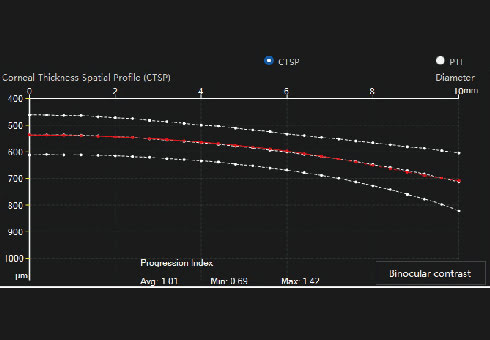

CTSP та PTI
Просторовий профіль товщини рогівки та відсоток збільшення товщини. Графік розподілу товщини рогівки

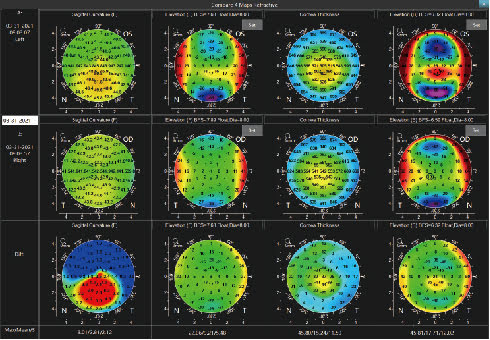

Бінокулярний контраст
Ефективний для раннього виявлення кератоконусу та ектазії рогівки, підвищує чутливість і специфічність раннього скринінгу кератоконусу та ектазії

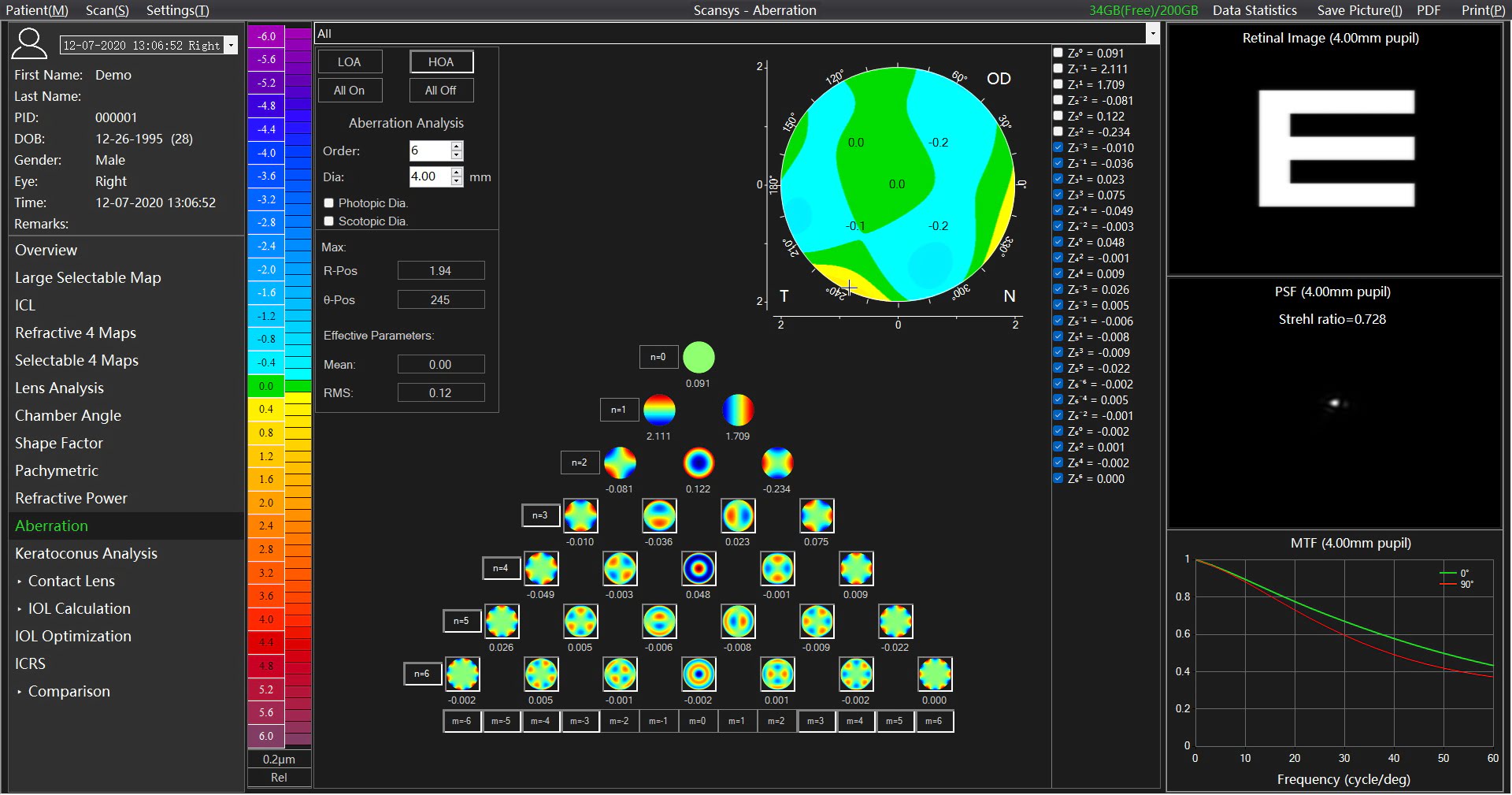

Аберації та моделювання
Цей модуль аналізує аберації передньої поверхні, задньої поверхні рогівки і всієї рогівки за допомогою полінома Церніке і надає точну інформацію для оптичної корекції через зображення сітківки, функцію розподілу точок, функцію передачі модуляції, що має важливе значення для аналізу якості зору до і після рефракційної операції

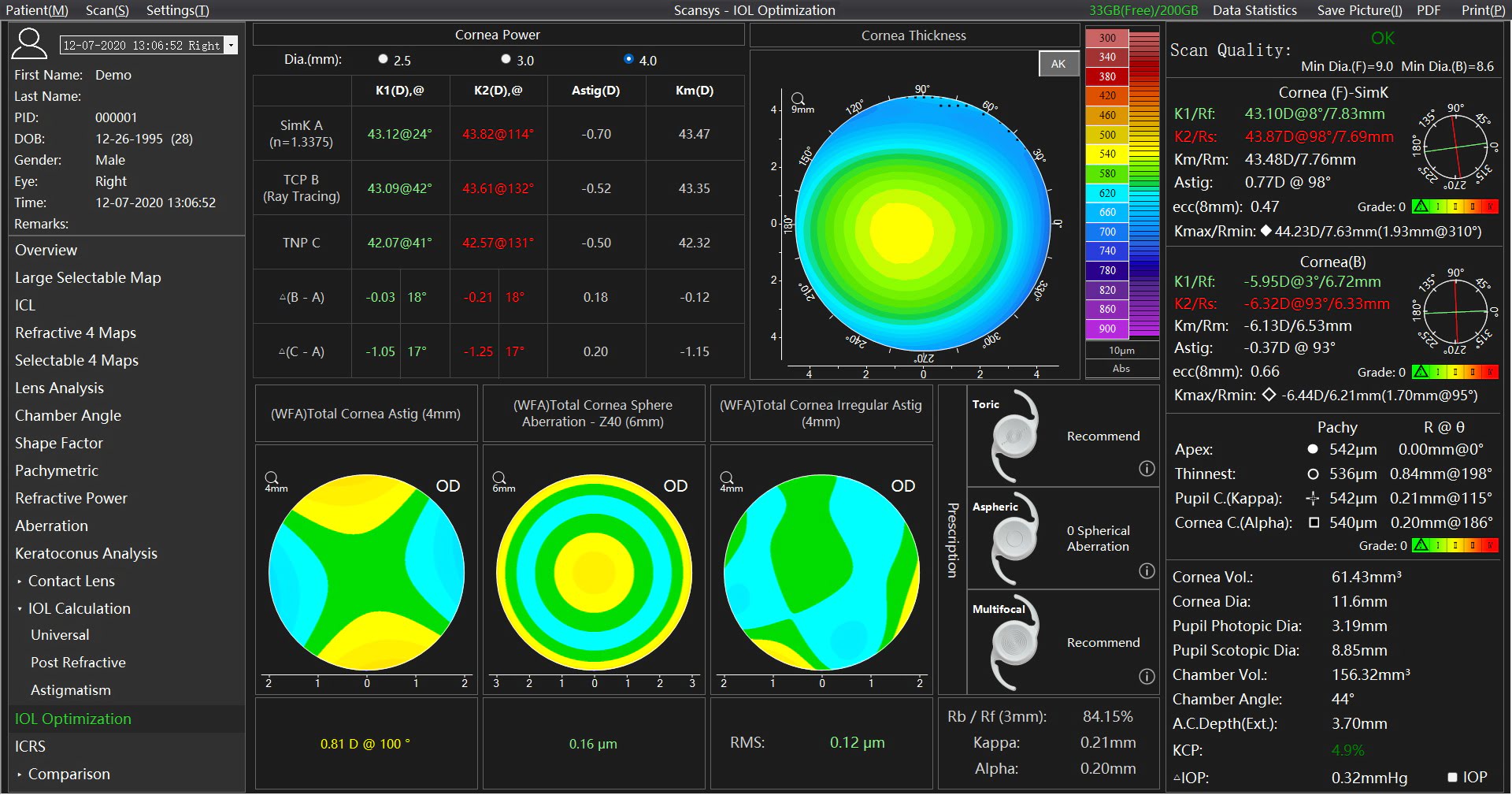

Оптимізація ІОЛ
Унікальний модуль оптимізації ІОЛ використовується під час хірургії катаракти. Він враховує значення Kl, К2, Km і Astig, а також кути Каппа і Альфа. У результаті проведеної аналітики програма надає індивідуальні рекомендації щодо вибору типу ІОЛ для кожного конкретного пацієнта.

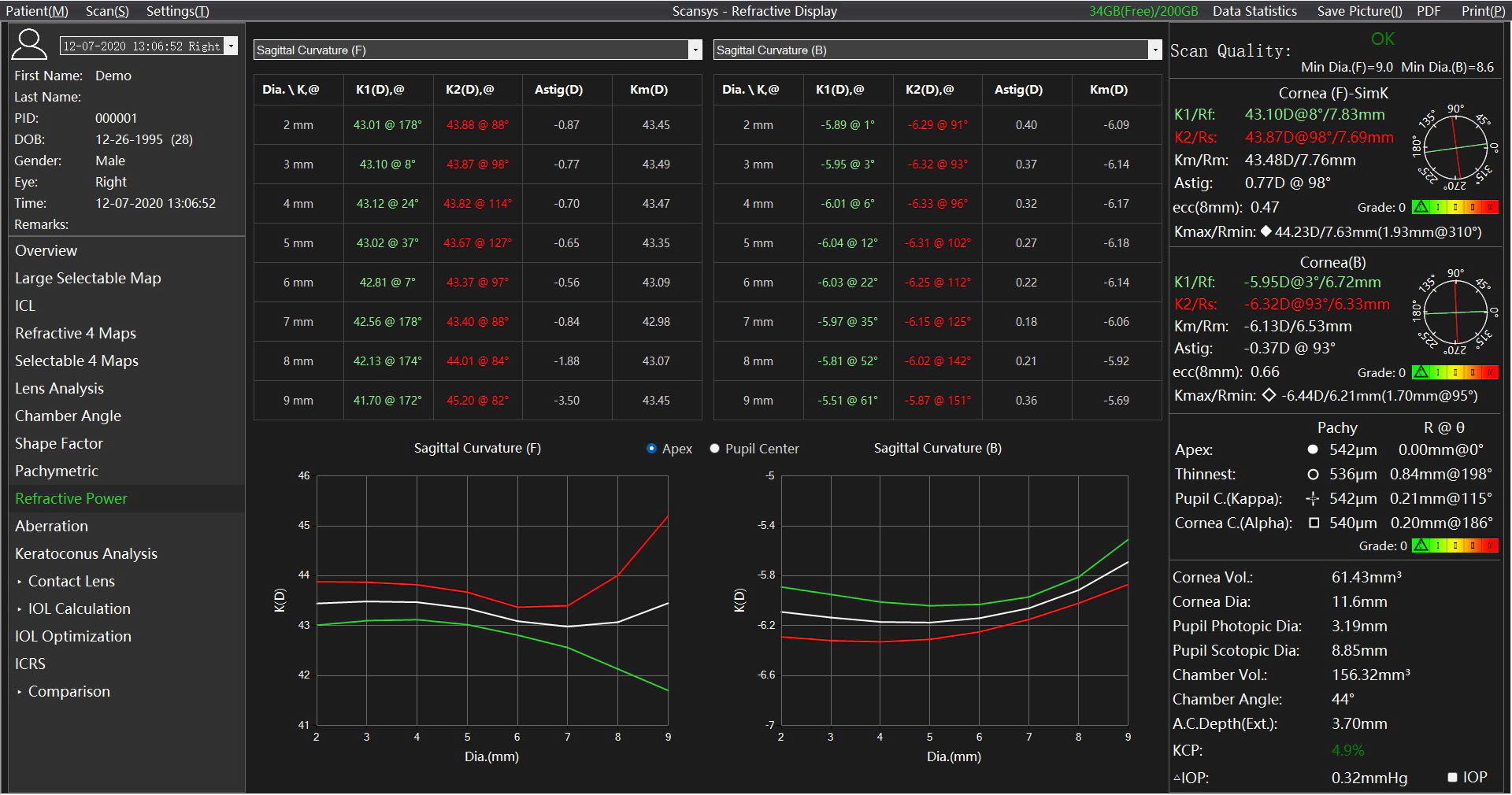

Модуль аналізу рефракційної сили
У колонці ключових параметрів праворуч наведено значення K1, K2, Km, Astig. Ці значення отримані в діапазоні діаметрів мембрани 3 мм. Для того, щоб більш детально описати різницю цих значень в кожному діапазоні діаметрів, наводимо топографічну карту осьової кривизни передньої і задньої частини рогівки, заломлюючої сили передньої поверхні, істинної чистої заломлюючої сили, таблицю розподілу для різних ділянок діаметром від 2 мм до 9 мм і криву розподілу

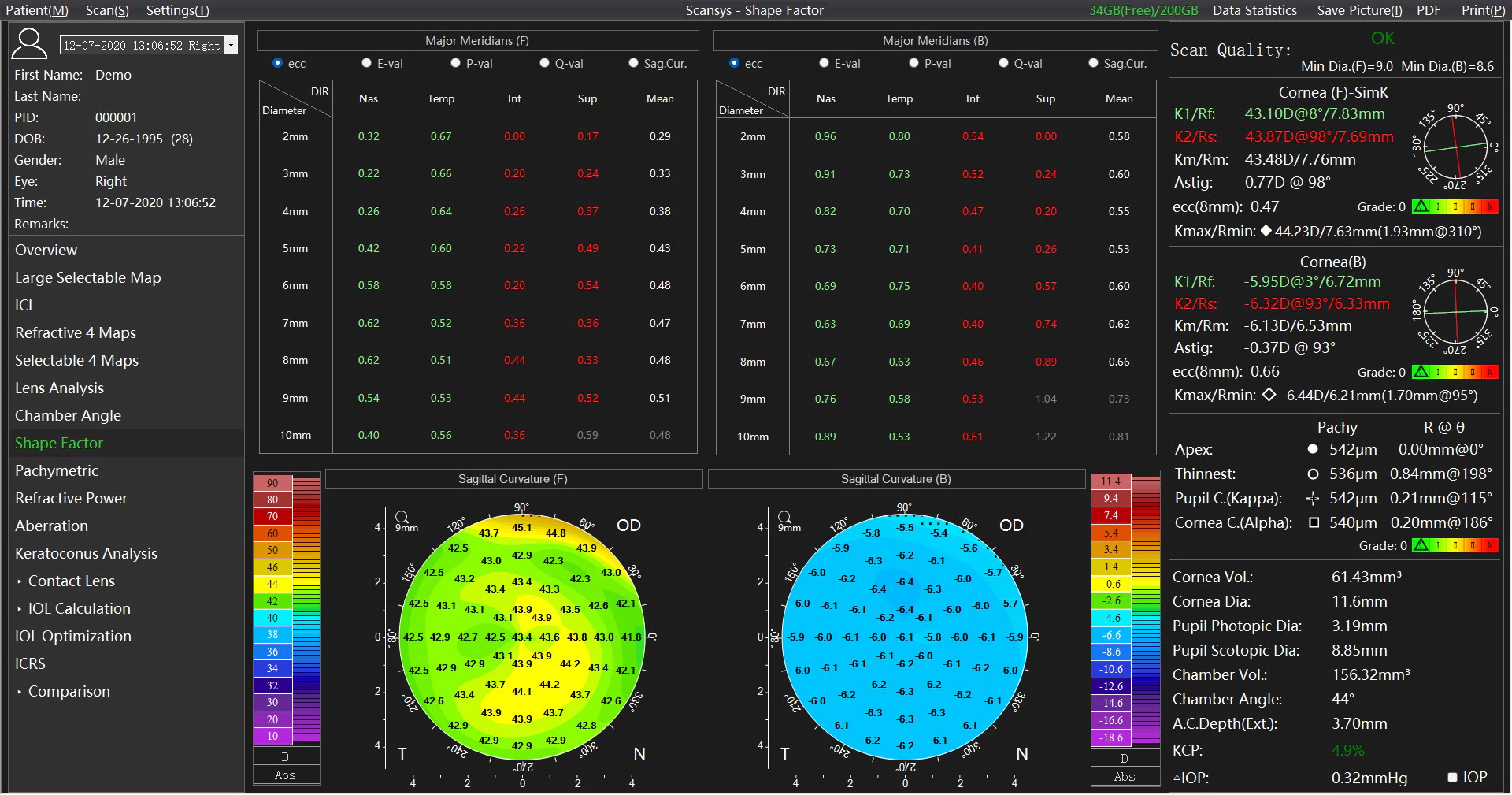

Форм-фактор
У таблиці форм-факторів представлені розраховані коефіцієнти асферичності та кривизна передньої/задньої поверхонь рогівки в чотирьох квадрантах. До факторів асферичності рогівки належать: Ecc (ексцентриситет), E, Q, P.

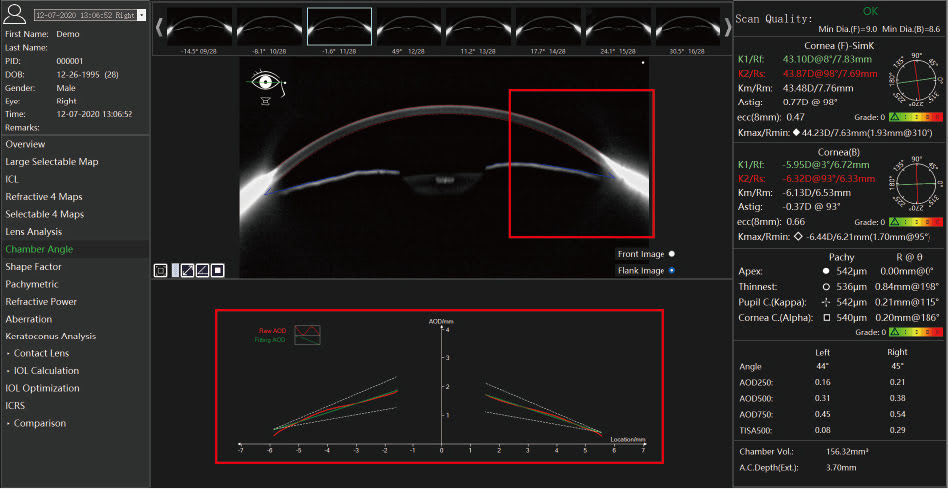

Аналіз кута нахилу камери
Scansys може розрахувати значення кута передньої камери на основі зображень-зрізів, а екслюзивний графік AOD дає змогу проаналізувати тенденцію зміни відстані між задньою поверхнею рогівки і райдужною оболонкою. Крім цього, прилад дає змогу розраховувати значення щільності кришталика, об'єм рогівки, передньої камери та глибину передньої камери. Ці дані допомагають для діагностики глаукоми.

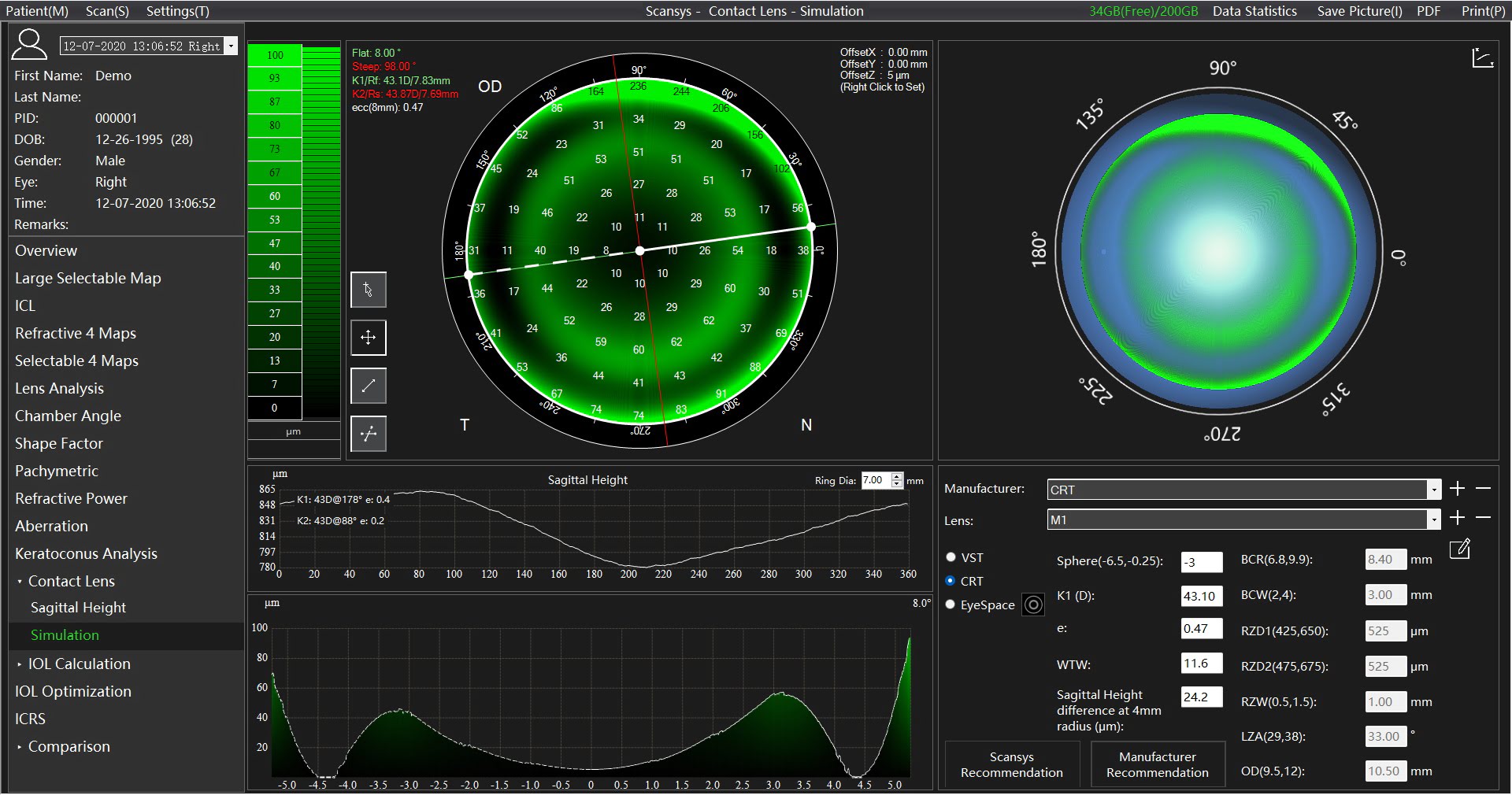

Симулятор посадки контактних лінз
На основі топографічних карт пацієнта, згенерованих Scansys, буде створено симульоване флуоресцеїнове зображення. Це прискорить робочий процес підбору лінз і позбавить пацієнта від необхідності приймати кілька реальних флуоресцеїнових забарвлень під час підбору лінз.

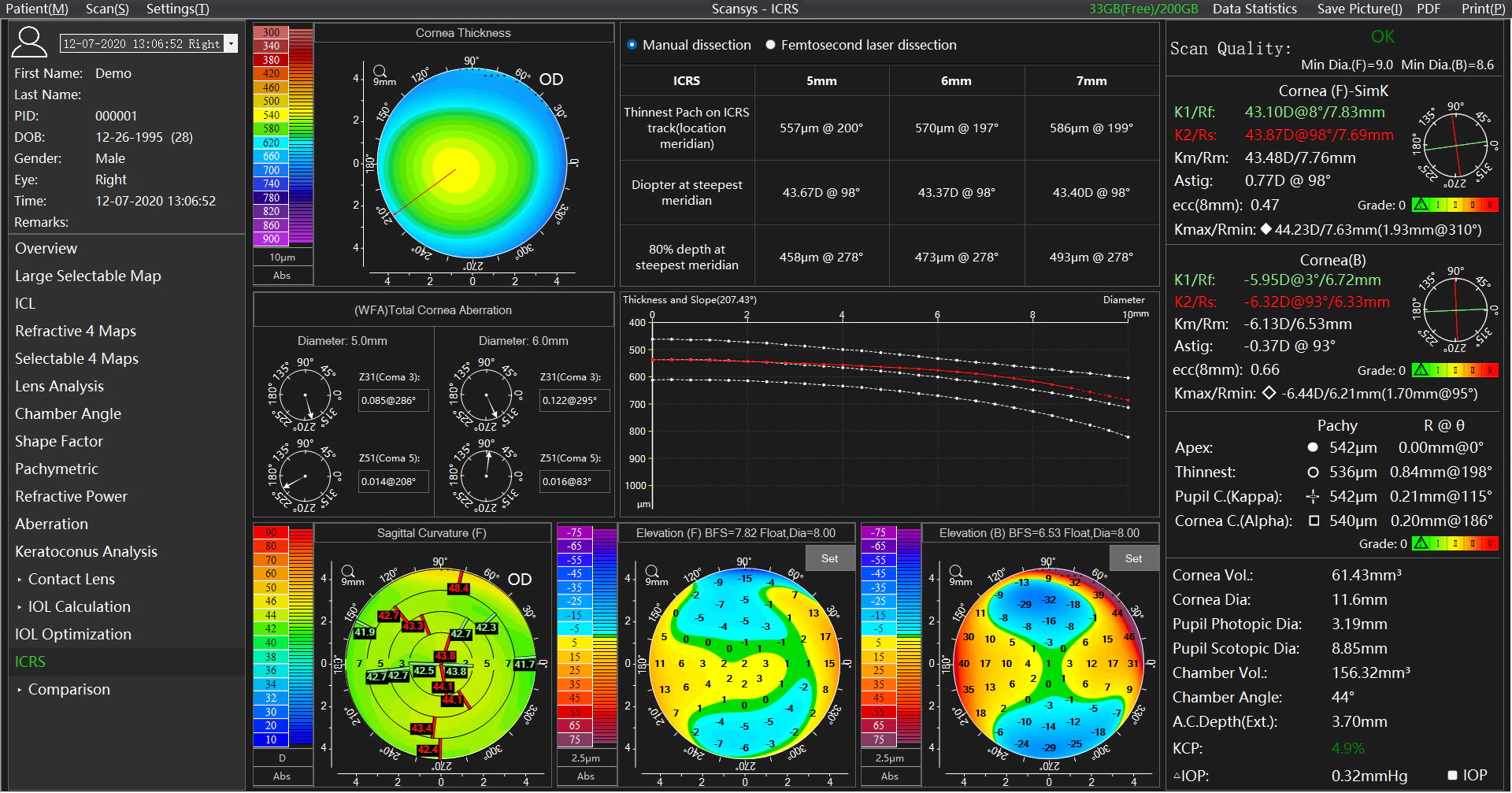

ICRS
Створення стромального тунелю є першим кроком в імплантації інтрастромальних сегментів рогівкового кільця (ICRS). На основі морфології рогівки пацієнта окремо надаються кілька параметрів, необхідних для створення стромального тунелю традиційним механічним (ручне розсічення) і фемтосекундним лазером (фемтосекундне лазерне розсічення), що дозволяє зменшити післяопераційні ускладнення і поліпшити передбачуваність результату операції.

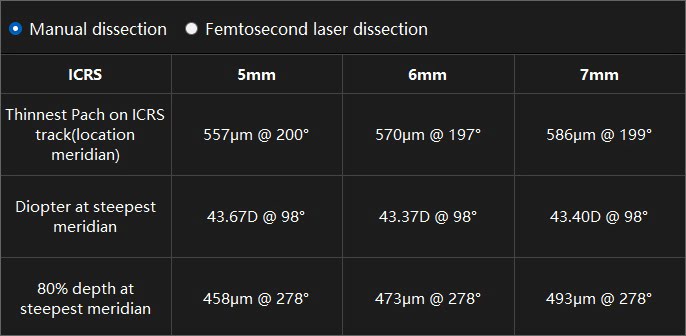

Ручне препарування

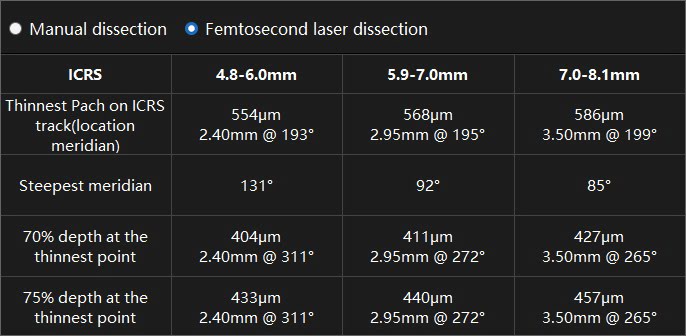

Фемтосекундна лазерна дисекція
Відео Scansys
Документи та ресурси
Технічні характристики
Основні параметри
Камера
Цифрова інфрачервона камера + цифрова ПЗЗ-камера Шаймпфлюга
Джерело світла
Світлодіодна щілина
Швидкість сканування
28 зображень протягом 1 секунди 60 зображень протягом 2 секунд одночне зображення
Одиниць інформації
107520/230400
Робоча відстань
80 мм
Топографія рогівки
9мм/12мм
Товщина рогівки
300-900μ м
Глибина передньої камери
0.8-6 мм
Діоптрія
12-72 D
Від білого до білого
6-14 мм
Діаметр зіниці
1-10 мм
Об’єм передньої камери
15-300 мм3
Кут передньої камери
16-60
Робочий діапазон
Вперед/назад
115 мм
Вліво/вправо
100 мм
Вгору/вниз
30 мм
Блок живлення
Вхідна напруга
220v/110v±10%
Вхідна частота
50Гц/60Гц
Споживання енергії
2.4 Вт
Вага і розмір
Розміри прилада
505*345*460 мм
Вага
12 кг
